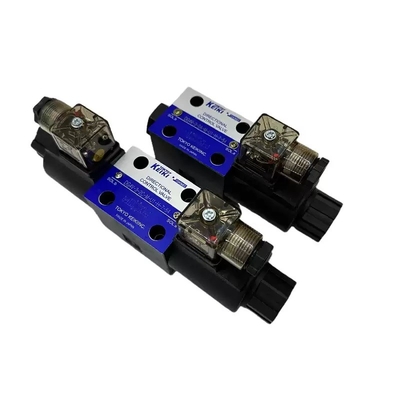

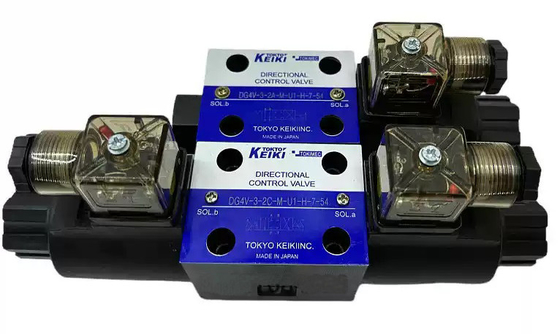

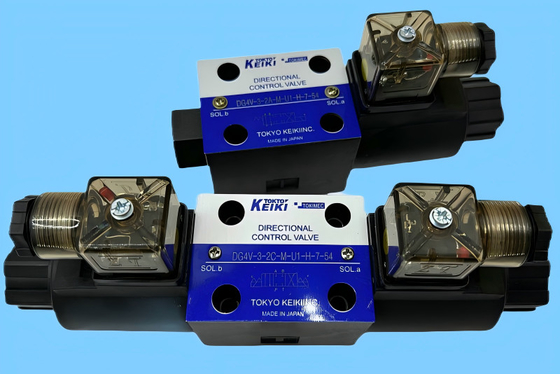

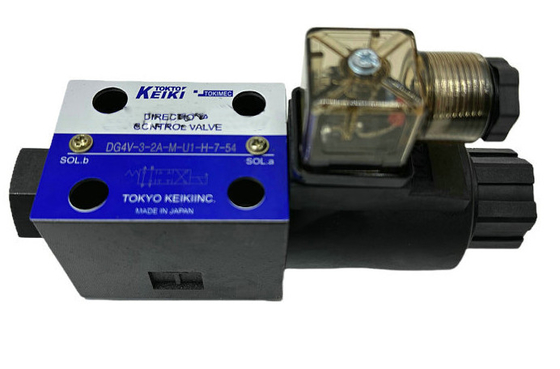

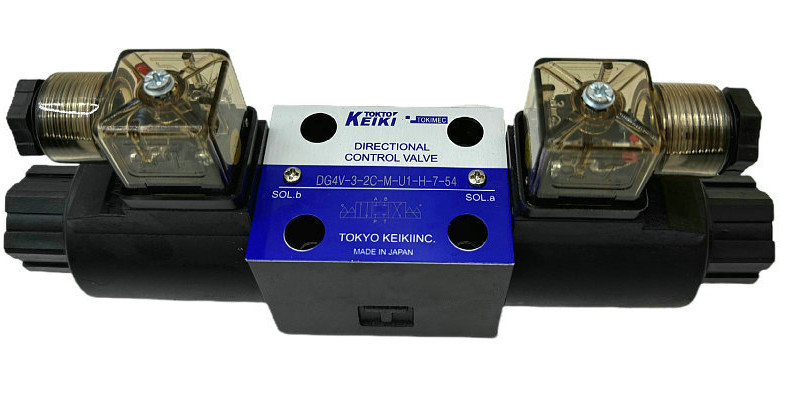

โตเกียว KEIKI TOKIMEC วาล์วควบคุมทิศทางที่ใช้โซเลโนอิด DG4V-3
Basic Properties
สถานที่ผลิต:ญี่ปุ่น
ชื่อแบรนด์:TOKIMEC
หมายเลขรุ่น:DG4V-3-2A DG4V-3-2N DG4V-3-2C DG4V-3-6C DG4V-3-8C DG4V-5
Trading Properties
Minimum Order Quantity:1
Price:45-168USD
Standard Packaging:ถุงโพลี, กล่อง, กล่องกระดาษ, พาเลท
Delivery Time:3-12 วันทำการ
Payment Terms:T/T, Western Union, , PayPal
Supply Ability:500 ชิ้นต่อสัปดาห์
Specifications
| แรงดันสูงสุด: | 35MPa | ความดันที่อนุญาตในถัง: | 20. 6MPa |
|---|---|---|---|
| ประเภทคอยล์: | D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V | การสิ้นสุด: | DG: DIN43650 DL: สายไฟตะกั่ว (2) |
| ชั้นฉนวน: | H 180°C | โวลเตชั่น: | 90 %V ในแรงดันชื่อ |
| การบริโภคพลังงาน: | DC 28-31W AC: 19-26W | ของเหลว-อุณหภูมิ: | -40-120 ℃ |
| เน้น | วาล์วควบคุมทิศทางที่ทํางานด้วยโซเลโนอิด,วาล์วควบคุมทิศทางแบบซอลีนอยด์ไฮดรอลิก,วาล์วควบคุมทิศทางโซเลโนอิด |
||
Product Description
โตเกียว KEIKI TOKIMEC วาล์วควบคุมทิศทางที่ทํางานด้วยโซเลนอยด์ DG4V-3
ตัวแบบ:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| รูปแบบรหัส | ความดันการทํางาน MPa | ขนาดสูงสุด ความไหล L/นาที | ความดันที่อนุญาตในถัง MPa | ความถี่ในการเปลี่ยน (cls/min) | น้ําหนัก kg | |||||
| AC | DC | การแปลง AC/DC | โซเลนอยด์เดี่ยว | โซเลนอยด์คู่ | ||||||
| DG4V-3 | 35 | ดู"ลักษณะความดัน-การไหล" | 20. 6 | 300 | 300 | 120 | AC | DC | AC | DC |
| 1.5 | 1. 6 | 1.8 | 2.0 | |||||||
ความดันทํางานสูงสุด: 35MPa
ความดันที่อนุญาตในถัง: 20.6MPa
การบริโภคพลังงาน: DC 28-31W AC: 19-26W
ประเภทความละเอียด: H 180°C
ค่าไฟฟ้าและการบริโภคพลังงานแตกต่างกันตามสภาพอุณหภูมิ ค่าที่แสดงในตาราง
ในชนิดการแปลง AC / DC, แรงไฟฟ้า AC ใช้ในการเปิดไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้านี้หมายความว่ารายการที่ใช้สําหรับ solenoids เพียงเช่นเดียวกับสําหรับการไหลสูงสุด.
ติดต่อ Tokyo Keiki สําหรับรายละเอียดเกี่ยวกับโซเลโนอิดสําหรับความดันไฟฟ้าที่ไม่ได้จดไว้ข้างต้น
การตั้งตั้ง
เพื่อให้แน่ใจว่าการสลับของชนิดไม่มีสปริง
วาล์ว, วาล์วการติดตั้งดังนั้นแกน spool เป็นแนวราบ
ไม่มีข้อจํากัดด้านการติดตั้งสําหรับสปิล/สปริงอื่น ๆ
การจัดการ
การใช้พลังงานของโซเลนอยด์
ตลอดเวลาให้แน่ใจว่าด้านหนึ่งของ solenoid เป็น deenergized
ก่อนที่จะให้พลังงานด้านตรงข้าม สําหรับสปริงศูนย์กลาง
และแวลล์ออฟเซตสปริง, โซเลนอยด์ควรเป็นต่อเนื่อง
การตัดพลังงานของ
โซเลนอยด์จะทําให้สปูลกลับมาในตําแหน่งที่กําหนด
โดยแรงสปริง สําหรับไม่มีสปริงสปริงลื่นชนิดวาล์ว, สปริง
จะได้รับการดําเนินการในตําแหน่งสลับโดย detent แต่
ให้แน่ใจว่าการสลับวงจร, โซเลนอยด์ควรมีพลังงาน
มากกว่า 0.1 วินาที
ท่อท่อท่อท่าเรือ
ป้องกันความดันที่ผิดปกติสูงกว่าที่อนุญาต
ราคาความดันกลับจากการสร้างในท่า T.
เป็นชนิดของ armature น้ํา ดังนั้นให้แน่ใจว่าvalve มีเต็มเสมอ
ด้วยน้ํามัน
การใช้วาล์วเป็นแบบสองทางและสามทาง
วาล์วถูกออกแบบเป็นสี่ทางและการไหลเวียนสูงสุดจํากัดเมื่อ
ใช้เป็นวาล์วสองหรือสามทาง
ข้อมูล
ระยะเวลานานของการใช้พลังงานโซเลโนอยด์
ความระมัดระวังควรได้รับการจ่ายเป็นระยะเวลานานของ solenoid
การใช้พลังงานในความดันสูงอาจทําให้สกูลติดและ
การเปลี่ยนความผิดปกติ
การทํางานผิดปกติเนื่องจากแรงดันแรงกระตุ้น
หลีกเลี่ยงการรวมการไหลของสายถังที่มีความชุ่มชื่น
ความดันแรงกดดันในท่า T อาจทําให้ spool
การทํางานผิดปกติ
รูปแบบการทํางานผิดปกติดังกล่าวในระหว่างการตัดพลังงาน
การทํางานด้วยมือ
สําหรับการสลับด้วยมือ กดปิ้นควบคุมด้วยมือ
รู้จักว่าแรงขับเคลื่อนเพิ่มขึ้นกับหลังสูงขึ้น
ความดัน (ดูกราฟ)
1 น้ํายาไฮดรอลิก
หลีกเลี่ยง: น้ํามันแร่สารเหลว, น้ํา-กลิกอลสารเหลว
F3: เอสเตอร์ฟอสเฟต
2 วาล์วควบคุมทิศทางที่ทํางานด้วยโซเลโนอิด (การติดตั้งซาก)
ประเภทอัมเมทูเรอร์แบบเปียก
3 ขนาดการติดตั้ง:31S0 4401-03
5 การจัดสรรสกวน/สปริง
A: สปริงออฟสเตท ประเภท A (2 ตําแหน่ง, โซเลนอยด์เดียว)
B: สปริงออฟสเตท ประเภท B (2 ตําแหน่ง, โซเลนอยด์เดียว)
C: ประเภทกลางสปริง (3 ตําแหน่ง, โซเลนอยด์คู่)
N: ไม่มีชนิดที่ปิดสตางค์ (2 ตําแหน่ง, โซเลนอยด์คู่)
6 การตั้งค่าชุดโซเลโนอิด (สําหรับชุดสปริง ประเภท A และ E
ละทิ้ง: มาตรฐาน (พลังงาน: P ถึง B, A ถึง T)
L: การสร้างมือซ้าย (พลังงาน: P ถึง A, B ถึง T)
7 ระบบไฟฟ้า
P: โซลเนอยด์ติดต่อ, กล่องนํา, G 1/2
U: DIN43650 เครื่องเชื่อม, Pg.11
KU: สายบิน (ความยาวของสายนําแบบมาตรฐาน 350 mm,
DC 12 V, 24 V เท่านั้น)
8 อุปกรณ์เสริมไฟฟ้า
หมด: ไม่มีอุปกรณ์เสริม (สายไฟฟ้า P, KU) และ
สําหรับไม่มีเครื่องเชื่อม (สายไฟฟ้า U)
1: เครื่องเชื่อมต่อที่ไม่มีอุปกรณ์เสริม (สายไฟฟ้า U)
2: พร้อมไฟชี้วัด (มาตรฐาน AC)
4: พร้อมอุปกรณ์กดความแรง (สายไฟฟ้า KU, สะดวกในการใช้พลังงานไฟฟ้าช้า)
7: พร้อมไฟชี้วัดและเครื่องดับกระแสแรง (มาตรฐาน DC)
9: เครื่องปรับไฟฟ้าไฟฟ้า ADC (การตัดพลังงานไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าเร็ว) โคมไฟชี้วัดและเครื่องกดแรง
12: ADC เครื่องปรับไฟฟ้าไฟฟ้า (การตัดพลังงานไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าช้า) ไฟแสดงสัญญาณและเครื่องดับแรงกระตุ้น
