Name: Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 ซีรี่ย์ QSS เครื่องเชื่อมพัดในฝา
Brand: Airwolf Automation
SKU: คิวเอสเอส-8, คิวเอสเอส-8-50, คิวเอสเอส-10, คิวเอสเอส-10-50
Price: 1 USD
Availability: InStock

บ้าน ผลิตภัณฑ์ข้อต่อท่อนิวเมติก

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 ซีรี่ย์ QSS เครื่องเชื่อมพัดในฝา

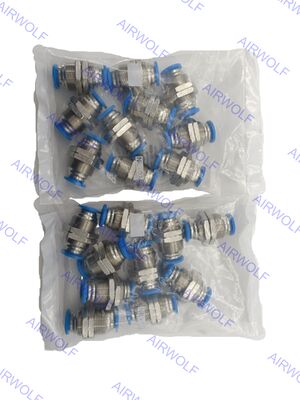

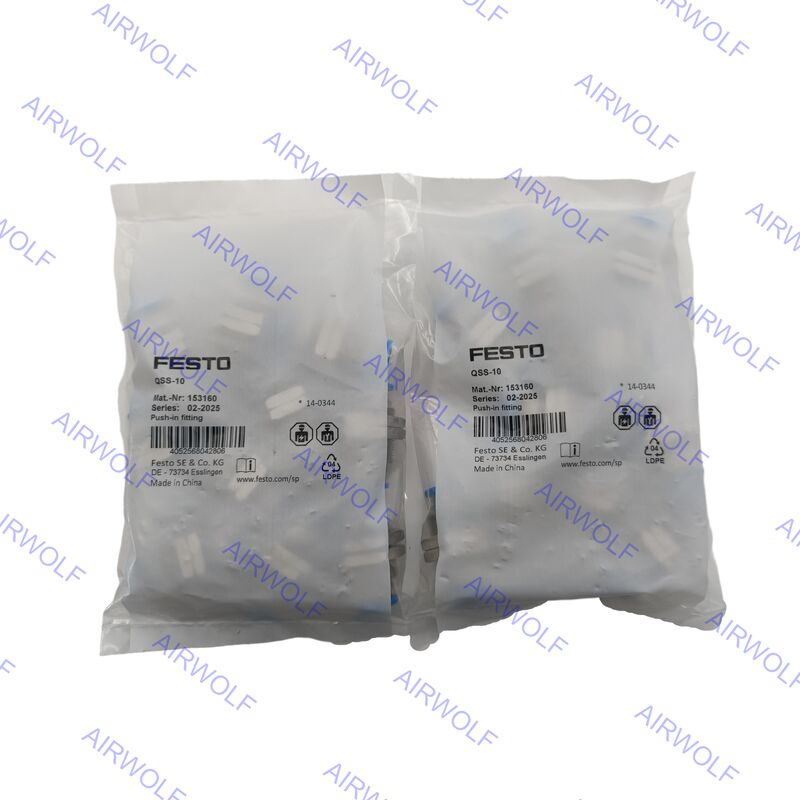

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS Series Push-in bulkhead connector

รายละเอียดสินค้า:

สถานที่กำเนิด:	เยอรมนี, จีน
ชื่อแบรนด์:	Festo, AIRWOLF or OEM
หมายเลขรุ่น:	คิวเอสเอส-8, คิวเอสเอส-8-50, คิวเอสเอส-10, คิวเอสเอส-10-50

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	0-1USD
รายละเอียดการบรรจุ:	กล่อง ลัง พาเลท ถุงพลาสติก
เวลาการส่งมอบ:	1-7 วันทำการ
เงื่อนไขการชำระเงิน:	T/T, เวสเทิร์นยูเนี่ยน, เพย์พาล
สามารถในการผลิต:	5,000 ชิ้นต่อสัปดาห์

ติดต่อ

รายละเอียดสินค้า

รหัสสินค้า:	คิวเอสเอส-8, คิวเอสเอส-8-50, คิวเอสเอส-10, คิวเอสเอส-10-50	วัสดุที่อยู่อาศัย:	อะลูมิเนียมอโนไดซ์, ทองเหลืองชุบนิกเกิล, PBT
วัสดุซีลท่อ:	เอ็นบีอาร์	แรงดันใช้งาน:	-0.95~14bar (น้ำ: สูงสุด 0.6 MPa ที่สูงสุด 50°C)
ช่วงอุณหภูมิในการทำงาน:	-10~+80℃	การเชื่อมต่อด้วยลม, พอร์ต 1:	ท่อ OD: 8 มม., 10 มม
การเชื่อมต่อด้วยลม, พอร์ต 2:	ท่อ OD: 8 มม., 10 มม	สื่อการทำงาน:	อากาศอัดตามมาตรฐาน ISO 8573-1:2010 [7:-:-], น้ำ (ของเหลว ไร้น้ำแข็ง)
เน้น:	ข้อต่อแบบกดเสียบ QSS ของ Festo , การติดตั้งท่อซีรีส์ QSS พร้อมการรับประกัน , อุปกรณ์กดปนูเมติกสําหรับ Festo QSS

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS Series ขั้วต่อกั้นแบบกดเข้า

ออกแบบมาเพื่อประสิทธิภาพที่แข็งแกร่ง ซีรีส์ QSS ทำงานภายในช่วงอุณหภูมิกว้างตั้งแต่ -10°C ถึง +80°C โดยรองรับช่วงแรงดันในการทำงานที่กว้าง โดยทั่วไปตั้งแต่สุญญากาศ -0.095 MPa (-0.95 บาร์) ไปจนถึง 0.6 MPa (6 บาร์) ตลอดสเปกตรัมอุณหภูมิทั้งหมด โดยมีพิกัดแรงดันสูงสุดถึง 14 บาร์ ภายใต้สภาวะเฉพาะ อุปกรณ์เชื่อมต่อได้รับการออกแบบสำหรับใช้กับอากาศอัด (ตามมาตรฐาน ISO 8573-1:2010) และน้ำ และรองรับการทำงานของการหล่อลื่นอย่างเต็มที่ ประโยชน์หลักคือกลไกการติดตั้งแบบกดเข้า ซึ่งช่วยให้เชื่อมต่อได้ง่ายและรวดเร็วโดยไม่ต้องใช้น้ำยาซีลเกลียว เนื่องจากข้อต่อมีกลไกการซีลในตัว สำหรับสภาพแวดล้อมที่ละเอียดอ่อน หลายรุ่นเป็นไปตามมาตรฐาน RoHS และตรงตามมาตรฐานห้องปลอดเชื้อคลาส 4 ตามมาตรฐาน ISO 14644-1

รหัสการสั่งซื้อ:

รหัสสินค้า	การเชื่อมต่อพอร์ต1	การเชื่อมต่อพอร์ต2	หมายเลขชิ้นส่วน	ปริมาณบรรจุ
QSS-8	เส้นผ่าศูนย์กลางท่อ : 8 มม	เส้นผ่าศูนย์กลางท่อ : 8 มม	153159	10
คิวเอสเอส-8-50	เส้นผ่าศูนย์กลางท่อ : 8 มม	เส้นผ่าศูนย์กลางท่อ : 8 มม	130790	50
QSS-10	เส้นผ่าศูนย์กลางท่อ : 10 มม	เส้นผ่าศูนย์กลางท่อ : 10 มม	153160	10
คิวเอสเอส-10-50	เส้นผ่าศูนย์กลางท่อ : 10 มม	เส้นผ่าศูนย์กลางท่อ : 10 มม	130791	50

เอกสารข้อมูล:

ข้อมูลทางเทคนิคทั่วไป – เมตริกและเกลียวตัวผู้ G
การเชื่อมต่อแบบนิวแมติกพอร์ต 1	เกลียวนอก M5	เกลียวนอก G1/8	เกลียวนอก G1/4	เกลียวนอก G3/8	เกลียวนอก G1/2	เกลียวนอก G3/4
ออกแบบ	หลักการผลักดึง
ตำแหน่งการติดตั้ง	ไม่จำเป็น
ประเภทของซีลบนปลั๊กแบบเกลียว	แหวนซีล
แรงบิดที่กำหนด	1.2 นิวตันเมตร	5.4 นิวตันเมตร	9 นิวตันเมตร	15.5 นิวตันเมตร	26 นิวตันเมตร	20 นิวตันเมตร
ความทนทานต่อแรงบิดในการขันที่กำหนด	± 20%
ขนาดที่กำหนด	1.8 ... 2.4 มม	2.6 ... 6 มม	3.1 ... 8.5 มม	4.2 ... 11 มม	6.4 ... 13 มม	20 มม
ความลึกของการใส่ท่อ 1)	14.9 ... 17 มม	14.9 ... 20.7 มม	17 ... 23.4 มม	18.1 ... 24.8 มม	23.3 ... 24.8 มม	27.54 มม
น้ำหนักสินค้า	8 ... 13 ก	7.7 ... 31 ก	13 ... 48 ก	20 ... 97 ก	33 ...158 ก	91.2 ก

1) ความลึกของการใส่ท่อที่ระบุเป็นค่าอ้างอิงและอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับประเภท

ข้อมูลทางเทคนิคทั่วไป – เกลียวตัว R
การเชื่อมต่อแบบนิวแมติกพอร์ต 1	เกลียวนอก R1/8	เกลียวนอก R1/4	เกลียวนอก R3/8	เกลียวนอก R1/2
ออกแบบ	หลักการผลักดึง
ตำแหน่งการติดตั้ง	ไม่จำเป็น
ประเภทของซีลบนปลั๊กแบบเกลียว	การเคลือบผิว
ขนาดที่กำหนด	2.4 ... 6 มม	2.8 ... 8.5 มม	4.2 ... 11 มม	6.3 ... 13 มม
ความลึกของการใส่ท่อ ¹)	11.6 ... 20.7 มม	11.9 ... 23.4 มม	17 ... 24.8 มม	20.2 ... 24.8 มม

ข้อมูลทางเทคนิคทั่วไป – เกลียว G ตัวเมีย
การเชื่อมต่อแบบนิวแมติกพอร์ต 1	เกลียวใน G1/8	เกลียวใน G1/4	เกลียวใน G3/8	เกลียวใน G1/2
ออกแบบ	หลักการผลักดึง
ตำแหน่งการติดตั้ง	ไม่จำเป็น
ประเภทของซีลบนปลั๊กแบบเกลียว	การเคลือบผิว
ขนาดที่กำหนด	2.8 ... 7 มม	3 ... 11 มม	5 ... 11 มม	11 ... 15 มม

ข้อมูลทางเทคนิคทั่วไป – ปลอกแบบกดเข้า
การเชื่อมต่อแบบนิวแมติกพอร์ต 1	ปลอกสวมดันเข้า Ø 4 มม	ปลอกสวมดันเข้า Ø 6 มม	ปลอกสวมดันเข้า Ø 8 มม	ปลอกกดเข้า Ø 10 มม	ปลอกสวมดันเข้า Ø 12 มม	ปลอกสวมดันเข้า Ø 16 มม
ออกแบบ	หลักการผลักดึง
ตำแหน่งการติดตั้ง	ไม่จำเป็น
ขนาดที่กำหนด	2.5 มม	2.3 ... 4 มม	2.3 ... 6 มม	3.8 ... 7.5 มม	3.7 ... 9 มม	7.8 ... 11 มม

การเชื่อมต่อแบบนิวแมติกพอร์ต 1	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 4 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 6 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 8 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 10 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 12 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 16 มม
ออกแบบ	หลักการผลักดึง
ตำแหน่งการติดตั้ง	ไม่จำเป็น
ประเภทของซีลบนปลั๊กแบบเกลียว	—					การเคลือบผิว
ขนาดที่กำหนด	2.8มม	2.8...4.3มม	2.8...7มม	4.3...9มม	6.2...11มม	13มม

การเชื่อมต่อแบบนิวแมติกพอร์ต 2	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 4 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 6 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 8 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 10 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 12 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 16 มม	สำหรับท่อเส้นผ่านศูนย์กลางภายนอก 22 มม
ความลึกของการใส่ท่อ 1)	14.9 มม	17 มม	18.2 มม	20.7 มม	23.3 มม	24.8 มม	27.54 มม

สภาวะการทำงานและสิ่งแวดล้อม:

แรงดันใช้งานช่วงอุณหภูมิสมบูรณ์	-0.95 ... 6 บาร์
แรงดันใช้งานขึ้นอยู่กับอุณหภูมิ	-0.95 ...14 บาร์
หมายเหตุเกี่ยวกับแรงดันใช้งาน	น้ำ: สูงสุด สูงสุด 0.6 MPa 50°ซ
สื่อปฏิบัติการ	ระบบอัดอากาศตามมาตรฐาน ISO 8573-1:2010 [7:-:-] น้ำ (ของเหลว ปราศจากน้ำแข็ง)
หมายเหตุเกี่ยวกับสื่อปฏิบัติการและสื่อนำร่อง	สามารถใช้งานแบบหล่อลื่นได้ น้ำ: เกลียว G ใช้ได้เฉพาะกับแหวนซีลประเภท OL เป็นอุปกรณ์เสริมเพิ่มเติม
อุณหภูมิแวดล้อม	-10 ... 80°ซ
ความต้านทานการกัดกร่อนระดับ CRC 1)	1 - ความเค้นการกัดกร่อนต่ำ
การจำแนกประเภททางทะเล	ดูใบรับรอง

1) ข้อมูลเพิ่มเติม www.festo.com/x/topic/kbk

วัสดุ:

ที่อยู่อาศัยวัสดุ	อะลูมิเนียมอะโนไดซ์, ทองเหลือง, ชุบนิกเกิล, PBT
แหวนปล่อยวัสดุ	ปอม
สีของวงแหวนปลด	สีฟ้า
ซีลท่อวัสดุ	เอ็นบีอาร์
วัสดุส่วนประกอบแคลมป์ท่อ	สแตนเลสอัลลอยด์สูง
หมายเหตุเกี่ยวกับวัสดุ	เป็นไปตามข้อกำหนด RoHS
วัสดุน๊อต	ทองเหลืองชุบนิกเกิล
วัสดุ สลักเกลียว กลวง	ทองเหลืองชุบนิกเกิล
ความเหมาะสมของห้องคลีนรูม วัดตามมาตรฐาน ISO 1464414 1)	คลาส 4 ตาม ISO 14644-1Element ที่ติดตั้งแบบคงที่ ไม่สามารถประเมินผลที่สำคัญได้ตามมาตรฐาน ISO 14644-1

1) สำหรับปลอกสวมอัด QSH และปลั๊กแบลงค์ QSC-...H ไม่สามารถประเมินที่สำคัญได้ตามมาตรฐาน ISO 14644-1 (ส่วนประกอบที่ติดตั้งแบบคงที่)

ขนาด:

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 ซีรี่ย์ QSS เครื่องเชื่อมพัดในฝา

มาตรฐานคุณภาพ:

บริษัทสำหรับผลิตภัณฑ์เป็นผลิตภัณฑ์เดิมใหม่ไม่มีมือสองและตกแต่งใหม่ผลิตภัณฑ์หรือปล่อยให้ชดเชยสิบและคืนเต็มจำนวนแต่ผู้ซื้อเนื่องจากการซื้อข้อผิดพลาดรุ่นของเราจะไม่รับผิดชอบในการคืนสินค้า การขายผลิตภัณฑ์อื่นของบริษัทเพลิดเพลินไปกับหนึ่งปีนับจากวันที่จัดส่งการประกันคุณภาพ ตามมาตรฐานคุณภาพเดิมในระหว่างการรับประกันที่มีปัญหาผลิตภัณฑ์ต้องยืนยันการทดสอบโดยผู้ผลิตซัพพลายเออร์ที่จะแก้ไขด้านความต้องการเนื่องจากการจัดเก็บการใช้งานการบำรุงรักษาที่ไม่ดี เกิดจากสินค้าคุณภาพต่ำ และไม่ก่อให้เกิดข้อโต้แย้ง

ตัวอย่าง:

คุณสามารถส่งตัวอย่างเพื่อปรับแต่งผลิตภัณฑ์ เรามีวิศวกรหลายคนสามารถช่วยได้ หากคุณต้องการผลิตภัณฑ์ของฉัน แต่คุณไม่แน่ใจว่าเป็นสิ่งที่คุณต้องการหรือไม่ ดังนั้นคุณสามารถขอตัวอย่างจากฉันได้ มันจะฟรี

บริการหลังการขาย:

เราสามารถให้บริการหลังการขายได้หลายรูปแบบ เช่น การแนะนำผลิตภัณฑ์ การติดตั้ง การดีบัก การสนับสนุนทางเทคนิค และอื่นๆ

ความได้เปรียบทางการแข่งขัน:

คุณสมบัติผลิตภัณฑ์ของเรา:	การรับประกันบริการของเรา:
1) ราคาที่แข่งขันได้	1) ตอบกลับพร้อมท์ (ตอบกลับภายใน 24 ชั่วโมง)
2) คุณภาพดี	2) ตัวอย่างฟรี (ลูกค้าชำระค่าจัดส่ง)
3) บรรจุภัณฑ์แบบมืออาชีพ	4) รับประกัน 1 ปี
4) ผลิตตามคำสั่งของลูกค้า	5) มีรูปถ่าย/วิดีโอในระหว่างการผลิต
5) ไม่มีการจัดส่งล่าช้า	6) กำลังโหลดการตรวจสอบ และส่งรูปถ่ายที่โหลดก่อนจัดส่ง
