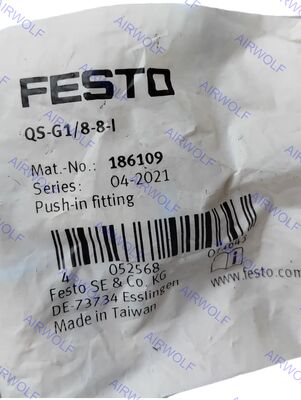

Name: ข้อต่อแบบกดเข้า Festo รุ่น QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100
Brand: Airwolf Automation
SKU: QS-G1/8-6-I, QS-G1/8-6-I-100, QS-G1/8-8-I, QS-G1/8-8-I-100
Price: 1 USD
Availability: InStock

บ้าน ผลิตภัณฑ์ข้อต่อท่อนิวเมติก

ข้อต่อแบบกดเข้า Festo รุ่น QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100

QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100 Festo QS Series Push-in Fitting

รายละเอียดสินค้า:

สถานที่กำเนิด:	เยอรมนี, จีน
ชื่อแบรนด์:	Festo, AIRWOLF or OEM
หมายเลขรุ่น:	QS-G1/8-6-I, QS-G1/8-6-I-100, QS-G1/8-8-I, QS-G1/8-8-I-100

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	0-1USD
รายละเอียดการบรรจุ:	กล่อง ลัง พาเลท ถุงพลาสติก
เวลาการส่งมอบ:	1-7 วันทำการ
เงื่อนไขการชำระเงิน:	T/T, เวสเทิร์นยูเนี่ยน, เพย์พาล
สามารถในการผลิต:	5,000 ชิ้นต่อสัปดาห์

ติดต่อ

รายละเอียดสินค้า

รหัสสินค้า:	QS-G1/8-6-I, QS-G1/8-6-I-100, QS-G1/8-8-I, QS-G1/8-8-I-100	วัสดุที่อยู่อาศัย:	อะลูมิเนียมอโนไดซ์, ทองเหลืองชุบนิกเกิล, PBT
วัสดุซีลท่อ:	เอ็นบีอาร์	แรงดันใช้งาน:	-0.95~14bar (น้ำ: สูงสุด 0.6 MPa ที่สูงสุด 50°C)
ช่วงอุณหภูมิในการทำงาน:	-10~+80℃	การเชื่อมต่อด้วยลม, พอร์ต 1:	R1/8
การเชื่อมต่อด้วยลม, พอร์ต 2:	ท่อ OD: 6 มม., 8 มม	สื่อการทำงาน:	อากาศอัดตามมาตรฐาน ISO 8573-1:2010 [7:-:-], น้ำ (ของเหลว ไร้น้ำแข็ง)
เน้น:	ข้อต่อแบบกดเข้า Festo รุ่น QS , เครื่องติดตั้งท่อปนูเมติก พร้อมการรับประกัน , ข้อต่อแบบกดเข้า Festo QS-G1/8-6-I

QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100 ข้อต่อแบบเสียบ Festo ซีรีส์ QS

Festo ซีรีส์ QS นำเสนอความอเนกประสงค์ที่ยอดเยี่ยมด้วยการกำหนดค่าที่หลากหลาย รวมถึงข้อต่อแบบตรง ข้อต่อแบบฉาก ข้อต่อแบบสามทาง และข้อต่อแบบยึดผนัง เพื่อให้เหมาะกับโครงสร้างระบบนิวแมติกส์ทุกรูปแบบ เข้ากันได้กับวัสดุท่อที่หลากหลายและเส้นผ่านศูนย์กลางท่อเมตริกที่หลากหลาย จึงเป็นโซลูชันแบบครบวงจรสำหรับความต้องการในการเชื่อมต่อที่หลากหลาย การเลือกที่ครอบคลุมนี้ ร่วมกับการเชื่อมต่อพอร์ตแบบเกลียวเสริม ทำให้มั่นใจได้ถึงการรวมเข้ากับระบบที่มีอยู่ได้อย่างราบรื่น ทำให้เป็นส่วนประกอบพื้นฐานและยืดหยุ่นสำหรับการใช้งานด้านระบบอัตโนมัติ บรรจุภัณฑ์ และเครื่องจักรทั่วโลก

รหัสสั่งซื้อ:

รหัสสินค้า	การเชื่อมต่อพอร์ต 1	การเชื่อมต่อพอร์ต 2	หมายเลขชิ้นส่วน	ปริมาณบรรจุ
QS-G1/8-6-I	เกลียวตัวผู้ G1/8	เส้นผ่านศูนย์กลางภายนอกท่อ: 6 มม.	186107	10
QS-G1/8-6-I-100	เกลียวตัวผู้ G1/8	เส้นผ่านศูนย์กลางภายนอกท่อ: 6 มม.	133009	100
QS-G1/8-8-I	เกลียวตัวผู้ G1/8	เส้นผ่านศูนย์กลางภายนอกท่อ: 8 มม.	186109	10
QS-G1/8-8-I-100	เกลียวตัวผู้ G1/8	เส้นผ่านศูนย์กลางภายนอกท่อ: 8 มม.	133010	100

เอกสารข้อมูล:

ข้อมูลทางเทคนิคทั่วไป – เกลียวตัวผู้เมตริกและ G
การเชื่อมต่อระบบนิวแมติกส์ พอร์ต 1	เกลียวตัวผู้ M5	เกลียวตัวผู้ G1/8	เกลียวตัวผู้ G1/4	เกลียวตัวผู้ G3/8	เกลียวตัวผู้ G1/2	เกลียวตัวผู้ G3/4
การออกแบบ	หลักการ Push-pull
ตำแหน่งการติดตั้ง	เป็นทางเลือก
ประเภทซีลบนปลั๊กเกลียว	แหวนซีล
แรงบิดที่กำหนด	1.2 Nm	5.4 Nm	9 Nm	15.5 Nm	26 Nm	20 Nm
ความคลาดเคลื่อนสำหรับแรงบิดในการขันให้แน่นที่กำหนด	± 20%
ขนาดที่กำหนด	1.8 ... 2.4 มม.	2.6 ... 6 มม.	3.1 ... 8.5 มม.	4.2 ... 11 มม.	6.4 ... 13 มม.	20 มม.
ความลึกในการสอดท่อ 1)	14.9 ... 17 มม.	14.9 ... 20.7 มม.	17 ... 23.4 มม.	18.1 ... 24.8 มม.	23.3 ... 24.8 มม.	27.54 มม.
น้ำหนักผลิตภัณฑ์	8 ... 13 กรัม	7.7 ... 31 กรัม	13 ... 48 กรัม	20 ... 97 กรัม	33 ... 158 กรัม	91.2 กรัม

1) ความลึกในการสอดท่อที่ระบุเป็นค่าอ้างอิงและอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับประเภท

ข้อมูลทางเทคนิคทั่วไป – เกลียวตัวผู้ R
การเชื่อมต่อระบบนิวแมติกส์ พอร์ต 1	เกลียวตัวผู้ R1/8	เกลียวตัวผู้ R1/4	เกลียวตัวผู้ R3/8	เกลียวตัวผู้ R1/2
การออกแบบ	หลักการ Push-pull
ตำแหน่งการติดตั้ง	เป็นทางเลือก
ประเภทซีลบนปลั๊กเกลียว	การเคลือบผิว
ขนาดที่กำหนด	2.4 ... 6 มม.	2.8 ... 8.5 มม.	4.2 ... 11 มม.	6.3 ... 13 มม.
ความลึกในการสอดท่อ ¹)	11.6 ... 20.7 มม.	11.9 ... 23.4 มม.	17 ... 24.8 มม.	20.2 ... 24.8 มม.

ข้อมูลทางเทคนิคทั่วไป – เกลียวตัวเมีย G
การเชื่อมต่อระบบนิวแมติกส์ พอร์ต 1	เกลียวตัวเมีย G1/8	เกลียวตัวเมีย G1/4	เกลียวตัวเมีย G3/8	เกลียวตัวเมีย G1/2
การออกแบบ	หลักการ Push-pull
ตำแหน่งการติดตั้ง	เป็นทางเลือก
ประเภทซีลบนปลั๊กเกลียว	การเคลือบผิว
ขนาดที่กำหนด	2.8 ... 7 มม.	3 ... 11 มม.	5 ... 11 มม.	11 ... 15 มม.

ข้อมูลทางเทคนิคทั่วไป – ปลอกเสียบ
การเชื่อมต่อระบบนิวแมติกส์ พอร์ต 1	ปลอกเสียบ Ø 4 มม.	ปลอกเสียบ Ø 6 มม.	ปลอกเสียบ Ø 8 มม.	ปลอกเสียบ Ø 10 มม.	ปลอกเสียบ Ø 12 มม.	ปลอกเสียบ Ø 16 มม.
การออกแบบ	หลักการ Push-pull
ตำแหน่งการติดตั้ง	เป็นทางเลือก
ขนาดที่กำหนด	2.5 มม.	2.3 ... 4 มม.	2.3 ... 6 มม.	3.8 ... 7.5 มม.	3.7 ... 9 มม.	7.8 ... 11 มม.

การเชื่อมต่อระบบนิวแมติกส์ พอร์ต 1	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 4 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 6 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 8 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 10 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 12 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 16 มม.
การออกแบบ	หลักการ Push-pull
ตำแหน่งการติดตั้ง	เป็นทางเลือก
ประเภทซีลบนปลั๊กเกลียว	—					การเคลือบผิว
ขนาดที่กำหนด	2.8 มม.	2.8...4.3 มม.	2.8...7 มม.	4.3...9 มม.	6.2...11 มม.	13 มม.

การเชื่อมต่อระบบนิวแมติกส์ พอร์ต 2	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 4 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 6 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 8 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 10 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 12 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 16 มม.	สำหรับเส้นผ่านศูนย์กลางภายนอกท่อ 22 มม.
ความลึกในการสอดท่อ 1)	14.9 มม.	17 มม.	18.2 มม.	20.7 มม.	23.3 มม.	24.8 มม.	27.54 มม.

สภาวะการทำงานและสิ่งแวดล้อม:

แรงดันใช้งานตลอดช่วงอุณหภูมิ	-0.95 ... 6 บาร์
แรงดันใช้งานขึ้นอยู่กับอุณหภูมิ	-0.95 ... 14 บาร์
หมายเหตุเกี่ยวกับแรงดันใช้งาน	น้ำ: สูงสุด 0.6 MPa ที่อุณหภูมิสูงสุด 50°C
ตัวกลางในการทำงาน	ลมอัดตามมาตรฐาน ISO 8573-1:2010 [7:-:-] น้ำ (ของเหลว, ปราศจากน้ำแข็ง)
หมายเหตุเกี่ยวกับตัวกลางในการทำงานและตัวกลางนำร่อง	สามารถใช้งานแบบหล่อลื่นได้ น้ำ: เกลียว G ใช้ได้เฉพาะกับแหวนซีลประเภท OL เป็นอุปกรณ์เสริมเท่านั้น
อุณหภูมิแวดล้อม	-10 ... 80°C
ระดับความต้านทานการกัดกร่อน CRC 1)	1 - ความเค้นการกัดกร่อนต่ำ
การจำแนกประเภททางทะเล	ดูใบรับรอง

1) ข้อมูลเพิ่มเติม www.festo.com/x/topic/kbk

วัสดุ:

วัสดุตัวเรือน	อะลูมิเนียมอโนไดซ์, ทองเหลือง, ชุบนิกเกิล, PBT
วัสดุวงแหวนปลดล็อค	POM
สีของวงแหวนปลดล็อค	สีน้ำเงิน
วัสดุซีลท่อ	NBR
วัสดุส่วนประกอบตัวจับยึดท่อ	สแตนเลสสตีลอัลลอยด์สูง
หมายเหตุเกี่ยวกับวัสดุ	เป็นไปตามข้อกำหนด RoHS
วัสดุแหวนรอง	ทองเหลืองชุบนิกเกิล
วัสดุสลักกลวง	ทองเหลืองชุบนิกเกิล
ความเหมาะสมสำหรับห้องคลีนรูม วัดตาม ISO 1464414 1)	คลาส 4 ตาม ISO 14644-1 ติดตั้งส่วนประกอบแบบสถิต ไม่สามารถประเมินผลได้อย่างมีความหมายตาม ISO 14644-1

1) สำหรับปลอกเสียบ QSH และจุกอุด QSC-...H ไม่สามารถประเมินผลได้อย่างมีความหมายตาม ISO 14644-1 (ส่วนประกอบติดตั้งแบบสถิต)

ขนาด:

ข้อต่อแบบกดเข้า Festo รุ่น QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100

มาตรฐานคุณภาพ:

ผลิตภัณฑ์ของบริษัทเป็นผลิตภัณฑ์ใหม่เอี่ยมของแท้ ไม่ใช่สินค้ามือสองหรือสินค้าที่ผ่านการปรับปรุงใหม่ หากไม่ใช่ ทางบริษัทจะชดเชยและคืนเงินเต็มจำนวน แต่ผู้ซื้อจะไม่รับผิดชอบในการคืนสินค้าหากเกิดจากข้อผิดพลาดในการเลือกรุ่นของบริษัท นอกจากนี้ ผลิตภัณฑ์ที่บริษัทจำหน่ายมีการรับประกันคุณภาพเป็นเวลาหนึ่งปีนับจากวันที่จัดส่ง ตามมาตรฐานคุณภาพเดิม ในระหว่างการรับประกัน หากมีปัญหาเกี่ยวกับผลิตภัณฑ์ จำเป็นต้องได้รับการยืนยันการทดสอบจากผู้ผลิต ผู้จำหน่ายจะเป็นผู้แก้ไขปัญหา หากผู้ซื้อเกิดปัญหาจากสภาพการจัดเก็บ การใช้งาน การบำรุงรักษาที่ไม่ดี ทำให้ผลิตภัณฑ์มีคุณภาพต่ำ ผู้ซื้อจะไม่สามารถคัดค้านได้

ตัวอย่าง:

คุณสามารถส่งตัวอย่างเพื่อปรับแต่งผลิตภัณฑ์ได้ เรามีวิศวกรหลายคนที่จะช่วยเหลือได้ หากคุณต้องการผลิตภัณฑ์ของฉัน แต่ไม่แน่ใจว่าเป็นสิ่งที่คุณต้องการหรือไม่ คุณสามารถขอตัวอย่างจากฉันได้ โดยไม่มีค่าใช้จ่าย

บริการหลังการขาย:

เราสามารถให้บริการหลังการขายได้หลากหลาย เช่น การแนะนำผลิตภัณฑ์ การติดตั้ง การดีบัก การสนับสนุนทางเทคนิค และอื่นๆ

ความได้เปรียบทางการแข่งขัน:

คุณสมบัติผลิตภัณฑ์ของเรา:	การรับประกันบริการของเรา:
1) ราคาที่แข่งขันได้	1) ตอบกลับทันที (ตอบกลับภายใน 24 ชั่วโมง)
2) คุณภาพดี	2) ตัวอย่างฟรี (ลูกค้าเป็นผู้รับผิดชอบค่าจัดส่ง)
3) การบรรจุภัณฑ์ระดับมืออาชีพ	4) รับประกัน 1 ปี
4) ผลิตตามคำแนะนำของลูกค้า	5) มีรูปถ่าย/วิดีโอระหว่างการผลิต
5) จัดส่งตรงเวลา	6) ตรวจสอบการโหลด และส่งรูปถ่ายการโหลดก่อนจัดส่ง
