| สถานที่กำเนิด: | เยอรมนี, จีน |
| ชื่อแบรนด์: | Festo, AIRWOLF or OEM |
| หมายเลขรุ่น: | QS-G3/8-16, QS-G1/2-12, QS-G1/2-12-20, QS-G1/2-16, QS-G1/2-16-20 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | 0-1USD |
| รายละเอียดการบรรจุ: | กล่อง ลัง พาเลท ถุงพลาสติก |
| เวลาการส่งมอบ: | 1-7 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, เวสเทิร์นยูเนี่ยน, เพย์พาล |
| สามารถในการผลิต: | 5,000 ชิ้นต่อสัปดาห์ |
| รหัสสินค้า: | QS-G3/8-16, QS-G1/2-12, QS-G1/2-12-20, QS-G1/2-16, QS-G1/2-16-20 | วัสดุที่อยู่อาศัย: | อะลูมิเนียมอโนไดซ์, ทองเหลืองชุบนิกเกิล, PBT |
|---|---|---|---|
| วัสดุซีลท่อ: | เอ็นบีอาร์ | แรงดันใช้งาน: | -0.95~14bar (น้ำ: สูงสุด 0.6 MPa ที่สูงสุด 50°C) |
| ช่วงอุณหภูมิในการทำงาน: | -10~+80℃ | การเชื่อมต่อด้วยลม, พอร์ต 1: | R1/2, R3/8 |
| การเชื่อมต่อด้วยลม, พอร์ต 2: | ท่อ OD: 12 มม., 16 มม | สื่อการทำงาน: | อากาศอัดตามมาตรฐาน ISO 8573-1:2010 [7:-:-], น้ำ (ของเหลว ไร้น้ำแข็ง) |
| เน้น: | อุปกรณ์อัดลม Festo ซีรีย์ QS,ข้อต่อแบบกดเข้า ซีรีส์ QS,ข้อต่อแบบกดเข้าสำหรับระบบนิวแมติก พร้อมการรับประกัน |
||
| รหัสรายการ | การเชื่อมต่อพอร์ต 1 | การเชื่อมต่อพอร์ต 2 | หมายเลขชิ้นส่วน | ปริมาณบรรจุ |

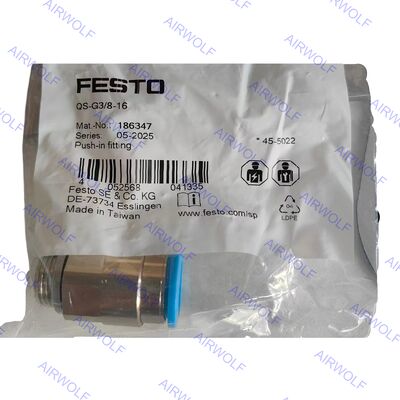

| QS-G3/8-16 | เกลียวตัวผู้ G3/8 | OD ท่อ: 16 มม. | 186347 | 1 |
| QS-G1/2-12 | เกลียวตัวผู้ G1/2 | OD ท่อ: 12 มม. | 186104 | 1 |
| QS-G1/2-12-20 | เกลียวตัวผู้ G1/2 | OD ท่อ: 12 มม. | 132046 | 20 |
| QS-G1/2-16 | เกลียวตัวผู้ G1/2 | OD ท่อ: 16 มม. | 186105 | 1 |
| QS-G1/2-16-20 | เกลียวตัวผู้ G1/2 | OD ท่อ: 16 มม. | 132047 | 20 |
| ข้อมูลทางเทคนิคทั่วไป – เกลียวตัวผู้เมตริกและ G | ||||||
|---|---|---|---|---|---|---|
| การเชื่อมต่อแบบนิวแมติกส์ พอร์ต 1 | เกลียวตัวผู้ M5 | เกลียวตัวผู้ G1/8 | เกลียวตัวผู้ G1/4 | เกลียวตัวผู้ G3/8 | เกลียวตัวผู้ G1/2 | เกลียวตัวผู้ G3/4 |
| การออกแบบ | หลักการกด-ดึง | |||||
| ตำแหน่งการติดตั้ง | อุปกรณ์เสริม | |||||
| ประเภทซีลบนปลั๊กเกลียว | แหวนซีล | |||||
| แรงบิดที่กำหนด | 1.2 Nm | 5.4 Nm | 9 Nm | 15.5 Nm | 26 Nm | 20 Nm |
| ความคลาดเคลื่อนสำหรับแรงบิดการขันที่กำหนด | ± 20% | |||||
| ขนาดที่กำหนด | 1.8 ... 2.4 มม. | 2.6 ... 6 มม. | 3.1 ... 8.5 มม. | 4.2 ... 11 มม. | 6.4 ... 13 มม. | 20 มม. |
| ความลึกในการสอดท่อ 1) | 14.9 ... 17 มม. | 14.9 ... 20.7 มม. | 17 ... 23.4 มม. | 18.1 ... 24.8 มม. | 23.3 ... 24.8 มม. | 27.54 มม. |
| น้ำหนักผลิตภัณฑ์ | 8 ... 13 กรัม | 7.7 ... 31 กรัม | 13 ... 48 กรัม | 20 ... 97 กรัม | 33 ... 158 กรัม | 91.2 กรัม |
1) ความลึกในการสอดท่อที่ระบุเป็นค่าอ้างอิงและอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับประเภท
| ข้อมูลทางเทคนิคทั่วไป – เกลียวตัวผู้ R | ||||
|---|---|---|---|---|
| การเชื่อมต่อแบบนิวแมติกส์ พอร์ต 1 | เกลียวตัวผู้ R1/8 | เกลียวตัวผู้ R1/4 | เกลียวตัวผู้ R3/8 | เกลียวตัวผู้ R1/2 |
| การออกแบบ | หลักการกด-ดึง | |||
| ตำแหน่งการติดตั้ง | อุปกรณ์เสริม | |||
| ประเภทซีลบนปลั๊กเกลียว | การเคลือบผิว | |||
| ขนาดที่กำหนด | 2.4 ... 6 มม. | 2.8 ... 8.5 มม. | 4.2 ... 11 มม. | 6.3 ... 13 มม. |
| ความลึกในการสอดท่อ ¹) | 11.6 ... 20.7 มม. | 11.9 ... 23.4 มม. | 17 ... 24.8 มม. | 20.2 ... 24.8 มม. |
1) ความลึกในการสอดท่อที่ระบุเป็นค่าอ้างอิงและอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับประเภท
| ข้อมูลทางเทคนิคทั่วไป – เกลียวตัวเมีย G | ||||
|---|---|---|---|---|
| การเชื่อมต่อแบบนิวแมติกส์ พอร์ต 1 | เกลียวตัวเมีย G1/8 | เกลียวตัวเมีย G1/4 | เกลียวตัวเมีย G3/8 | เกลียวตัวเมีย G1/2 |
| การออกแบบ | หลักการกด-ดึง | |||
| ตำแหน่งการติดตั้ง | อุปกรณ์เสริม | |||
| ประเภทซีลบนปลั๊กเกลียว | การเคลือบผิว | |||
| ขนาดที่กำหนด | 2.8 ... 7 มม. | 3 ... 11 มม. | 5 ... 11 มม. | 11 ... 15 มม. |
| ข้อมูลทางเทคนิคทั่วไป – ปลอกสวมเร็ว | ||||||
|---|---|---|---|---|---|---|
| การเชื่อมต่อแบบนิวแมติกส์ พอร์ต 1 | ปลอกสวมเร็ว Ø 4 มม. | ปลอกสวมเร็ว Ø 6 มม. | ปลอกสวมเร็ว Ø 8 มม. | ปลอกสวมเร็ว Ø 10 มม. | ปลอกสวมเร็ว Ø 12 มม. | ปลอกสวมเร็ว Ø 16 มม. |
| การออกแบบ | หลักการกด-ดึง | |||||
| ตำแหน่งการติดตั้ง | อุปกรณ์เสริม | |||||
| ขนาดที่กำหนด | 2.5 มม. | 2.3 ... 4 มม. | 2.3 ... 6 มม. | 3.8 ... 7.5 มม. | 3.7 ... 9 มม. | 7.8 ... 11 มม. |
| การเชื่อมต่อแบบนิวแมติกส์ พอร์ต 1 | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 4 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 6 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 8 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 10 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 12 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 16 มม. |
|---|---|---|---|---|---|---|
| การออกแบบ | หลักการกด-ดึง | |||||
| ตำแหน่งการติดตั้ง | อุปกรณ์เสริม | |||||
| ประเภทซีลบนปลั๊กเกลียว | — | การเคลือบผิว | ||||
| ขนาดที่กำหนด | 2.8 มม. | 2.8...4.3 มม. | 2.8...7 มม. | 4.3...9 มม. | 6.2...11 มม. | 13 มม. |
| การเชื่อมต่อแบบนิวแมติกส์ พอร์ต 2 | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 4 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 6 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 8 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 10 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 12 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 16 มม. | สำหรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 22 มม. |
|---|---|---|---|---|---|---|---|
| ความลึกในการสอดท่อ 1) | 14.9 มม. | 17 มม. | 18.2 มม. | 20.7 มม. | 23.3 มม. | 24.8 มม. | 27.54 มม. |
1) ความลึกในการสอดท่อที่ระบุเป็นค่าอ้างอิงและอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับประเภท
| แรงดันใช้งานตลอดช่วงอุณหภูมิ | -0.95 ... 6 บาร์ |
|---|---|
| แรงดันใช้งานขึ้นอยู่กับอุณหภูมิ | -0.95 ... 14 บาร์ |
| หมายเหตุเกี่ยวกับแรงดันใช้งาน | น้ำ: สูงสุด 0.6 MPa ที่อุณหภูมิสูงสุด 50°C |
| ตัวกลางในการทำงาน | ลมอัดตามมาตรฐาน ISO 8573-1:2010 [7:-:-] น้ำ (ของเหลว, ปราศจากน้ำแข็ง) |
| หมายเหตุเกี่ยวกับตัวกลางในการทำงานและตัวกลางนำร่อง | สามารถทำงานแบบหล่อลื่นได้ น้ำ: เกลียว G ใช้ได้เฉพาะกับแหวนซีลประเภท OL เป็นอุปกรณ์เสริมเพิ่มเติม |
| อุณหภูมิแวดล้อม | -10 ... 80°C |
| ระดับความทนทานต่อการกัดกร่อน CRC 1) | 1 - ความเค้นการกัดกร่อนต่ำ |
| การจำแนกประเภททางทะเล | ดูใบรับรอง |
1) ข้อมูลเพิ่มเติม www.festo.com/x/topic/kbk
| วัสดุตัวเรือน | อะลูมิเนียมอโนไดซ์, ทองเหลืองชุบนิกเกิล, PBT |
|---|---|
| วัสดุวงแหวนปลดล็อค | POM |
| สีของวงแหวนปลดล็อค | สีน้ำเงิน |
| วัสดุซีลท่อ | NBR |
| วัสดุส่วนประกอบตัวจับยึดท่อ | สแตนเลสสตีลอัลลอยด์สูง |
| หมายเหตุเกี่ยวกับวัสดุ | เป็นไปตามข้อกำหนด RoHS |
| วัสดุแหวนรอง | ทองเหลืองชุบนิกเกิล |
| วัสดุโบลต์กลวง | ทองเหลืองชุบนิกเกิล |
| ความเหมาะสมสำหรับห้องคลีนรูม วัดตาม ISO 1464414 1) | คลาส 4 ตาม ISO 14644-1 ติดตั้งส่วนประกอบแบบสถิต ไม่สามารถประเมินผลได้อย่างมีความหมายตาม ISO 14644-1 |
1) สำหรับปลอกสวมเร็ว QSH และจุกอุด QSC-...H ไม่สามารถประเมินผลได้อย่างมีความหมายตาม ISO 14644-1 (ส่วนประกอบติดตั้งแบบสถิต)
ผลิตภัณฑ์ของบริษัทเป็นผลิตภัณฑ์ใหม่เอี่ยมของแท้ ไม่ใช่สินค้ามือสองหรือสินค้าที่ผ่านการปรับปรุงสภาพ หากไม่ใช่ เรายินดีชดเชยและคืนเงินเต็มจำนวน แต่ผู้ซื้อจะไม่รับผิดชอบในการคืนสินค้าเนื่องจากความผิดพลาดในการเลือกรุ่นของเรา นอกจากนี้ ผลิตภัณฑ์ที่จำหน่ายโดยบริษัทมีการรับประกันคุณภาพเป็นเวลาหนึ่งปีนับจากวันที่จัดส่ง ตามมาตรฐานคุณภาพเดิม ในระหว่างการรับประกัน หากมีปัญหาเกี่ยวกับผลิตภัณฑ์ จำเป็นต้องมีการทดสอบยืนยันโดยผู้ผลิต ผู้จำหน่ายจะเป็นผู้แก้ไขปัญหา หากผู้ซื้อทำให้ผลิตภัณฑ์มีคุณภาพต่ำลงเนื่องจากการจัดเก็บ การใช้งาน หรือการบำรุงรักษาที่ไม่ดี จะไม่สามารถคัดค้านได้
คุณสามารถส่งตัวอย่างเพื่อปรับแต่งผลิตภัณฑ์ได้ เรามีวิศวกรหลายคนที่จะช่วยเหลือได้ หากคุณต้องการผลิตภัณฑ์ของฉัน แต่ไม่แน่ใจว่าเป็นสิ่งที่คุณต้องการหรือไม่ คุณสามารถขอตัวอย่างจากฉันได้ โดยไม่มีค่าใช้จ่าย
เราสามารถให้บริการหลังการขายได้หลากหลาย เช่น การแนะนำผลิตภัณฑ์ การติดตั้ง การดีบัก การสนับสนุนทางเทคนิค และอื่นๆ
| คุณสมบัติผลิตภัณฑ์ของเรา: | การรับประกันบริการของเรา: |
|---|---|
| 1) ราคาที่แข่งขันได้ | 1) การตอบสนองที่รวดเร็ว (ตอบกลับภายใน 24 ชั่วโมง) |
| 2) คุณภาพดี | 2) ตัวอย่างฟรี (ลูกค้าเป็นผู้รับผิดชอบค่าจัดส่ง) |
| 3) การบรรจุภัณฑ์ระดับมืออาชีพ | 4) รับประกัน 1 ปี |
| 4) ผลิตตามคำแนะนำของลูกค้า | 5) มีรูปถ่าย/วิดีโอระหว่างการผลิต |
| 5) ไม่มีการจัดส่งล่าช้า | 6) การตรวจสอบการโหลด และส่งรูปถ่ายการโหลดก่อนจัดส่ง |
