| Liandong-U-Gu 17-2#, Shengyuan Road 1#, Jiangkou Street, Fenghua District, เมืองหนิงโป, มณฑลเจ้อเจียง, จีน | airwolf@flyautomatic.com |

|
| สถานที่กำเนิด: | เยอรมนี, จีน |
| ชื่อแบรนด์: | Festo, AIRWOLF or OEM |
| หมายเลขรุ่น: | QSL-G1/8-8, QSL-G1/8-8-50, QSL-G1/4-6, QSL-G1/4-6-100 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | 0-1USD |
| รายละเอียดการบรรจุ: | กล่อง ลัง พาเลท ถุงพลาสติก |
| เวลาการส่งมอบ: | 1-7 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, เวสเทิร์นยูเนี่ยน, เพย์พาล |
| สามารถในการผลิต: | 5,000 ชิ้นต่อสัปดาห์ |
| รหัสสินค้า: | QSL-G1/8-8, QSL-G1/8-8-50, QSL-G1/4-6, QSL-G1/4-6-100 | วัสดุที่อยู่อาศัย: | อะลูมิเนียมอโนไดซ์, ทองเหลืองชุบนิกเกิล, PBT |
|---|---|---|---|
| วัสดุซีลท่อ: | เอ็นบีอาร์ | แรงดันใช้งาน: | -0.95~14bar (น้ำ: สูงสุด 0.6 MPa ที่สูงสุด 50°C) |
| ช่วงอุณหภูมิในการทำงาน: | -10~+80℃ | การเชื่อมต่อด้วยลม, พอร์ต 1: | G1/8, G1/4 |
| การเชื่อมต่อด้วยลม, พอร์ต 2: | ท่อ OD: 6 มม., 8 มม | สื่อการทำงาน: | อากาศอัดตามมาตรฐาน ISO 8573-1:2010 [7:-:-], น้ำ (ของเหลว ไร้น้ำแข็ง) |

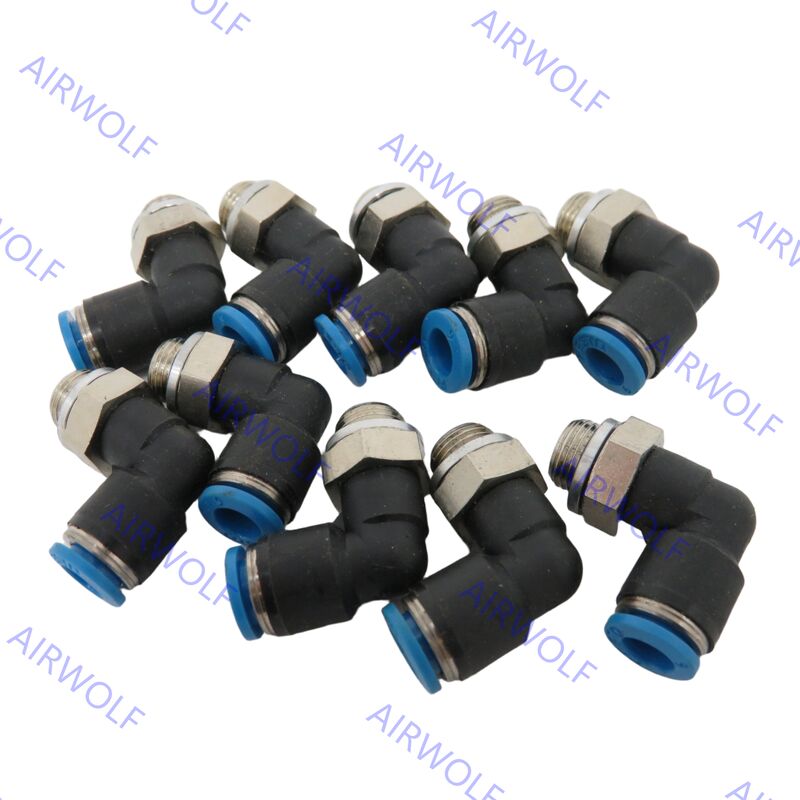

| เน้น: | Festo QSL เครื่องยัดในรูปร่าง L,เครื่องติดตั้งท่อปนูเมติกทรง L,เครื่องเชื่อม QSL-G1/8-8 |
||
| รหัสรายการ | การเชื่อมต่อท่าเรือ1 | การเชื่อมต่อท่าเรือ2 | ส่วนที่ไม่ | จํานวนบรรจุ |
| QSL-G1/8-8 | สายด้ายชาย G1/8 | OD ท่อ: 8 มม. | 186119 | 10 |
| QSL-G1/8-8-50 | สายด้ายชาย G1/8 | OD ท่อ: 8 มม. | 132050 | 50 |
| QSL-G1/4-6 | สายแกะ G1/4 | OD ท่อ: 6 มม. | 186118 | 10 |
| QSL-G1/4-6-100 | สายแกะ G1/4 | OD ท่อ: 6 มม. | 132051 | 100 |
| ข้อมูลทางเทคนิคทั่วไป | ||||||
|---|---|---|---|---|---|---|
| การเชื่อมต่อแบบปนิวเมติก ประตู 1 | สายด้ายชาย M5 | สายด้ายชาย G1/8 | สายแกะ G1/4 | สายใยชาย G3/8 | สายแกะ G1/2 | สายแกะ G3/4 |
| การออกแบบ | หลักการผลักดัน-ดึง | |||||
| สถานที่ติดตั้ง | ไม่จําเป็น | |||||
| ประเภทของผนึกบนพับสกรู | แหวนประทับ | |||||
| ทอร์คชื่อ | 1.2 Nm | 5.4 Nm | 9 Nm | 15.5 นิเมตร | 26 Nm | 20 นิเมตร |
| ความอนุญาตสําหรับแรงหมุนบิดนาม | ± 20% | |||||
| ขนาดนาม | 1.8... 2.4 มิลลิเมตร | 2.6... 6 มิลลิเมตร | 3.1... 8.5 มิลลิเมตร | 4.2... 11 มิลลิเมตร | 6.4... 13 มิลลิเมตร | 20 มม. |
| ความลึกการใส่ท่อ 1) | 14.9... 17 มิลลิเมตร | 14.9... 20.7 มิลลิเมตร | 17... 23.4 มิลลิเมตร | 18.1... 24.8 มิลลิเมตร | 23.3... 24.8 มิลลิเมตร | 27.54 มม. |
| น้ําหนักสินค้า | 8... 13 กรัม | 7.7... 31 กรัม | 13... 48 กรัม | 20... 97 กรัม | 33... 158 กรัม | 91.2 กรัม |
1) ความลึกในการใส่ท่อที่ระบุเป็นค่ามาตรฐานและอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับชนิด
| ข้อมูลทางเทคนิคทั่วไป | ||||
|---|---|---|---|---|
| การเชื่อมต่อแบบปนิวเมติก ประตู 1 | สายด้ายชาย R1/8 | สายด้ายชาย R1/4 | สายด้ายชาย R3/8 | สายด้ายชาย R1/2 |
| การออกแบบ | หลักการผลักดัน-ดึง | |||
| สถานที่ติดตั้ง | ไม่จําเป็น | |||
| ประเภทของผนึกบนพับสกรู | การเคลือบ | |||
| ขนาดนาม | 2.4... 6 มิลลิเมตร | 2.8... 8.5 มิลลิเมตร | 4.2... 11 มิลลิเมตร | 6.3... 13 มิลลิเมตร |
| ความลึกการใส่ท่อ 1) | 11.6... 20.7 มิลลิเมตร | 11.9... 23.4 มิลลิเมตร | 17... 24.8 มิลลิเมตร | 20.2... 24.8 มิลลิเมตร |
1) ความลึกในการใส่ท่อที่ระบุเป็นค่ามาตรฐานและอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับชนิด
| ข้อมูลทางเทคนิคทั่วไป | ||||
|---|---|---|---|---|
| การเชื่อมต่อแบบปนิวเมติก ประตู 1 | สายใยสตรี G1/8 | สายใยสตรี G1/4 | สายใยสตรี G3/8 | สายใยสตรี G1/2 |
| การออกแบบ | หลักการผลักดัน-ดึง | |||
| สถานที่ติดตั้ง | ไม่จําเป็น | |||
| ประเภทของผนึกบนพับสกรู | การเคลือบ | |||
| ขนาดนาม | 2.8... 7 มิลลิเมตร | 3... 11 มิลลิเมตร | 5... 11 มิลลิเมตร | 11... 15 มิลลิเมตร |
| ข้อมูลทางเทคนิคทั่วไป | ||||||
|---|---|---|---|---|---|---|
| การเชื่อมต่อแบบปนิวเมติก ประตู 1 | กล่องกดใน Ø 4 มม. | กล่องกดใน Ø 6 มม. | กล่องกดใน Ø 8 มม. | กล่องกดใน Ø 10 มม. | กล่องกดใน Ø 12 มม. | กล่องกดใน Ø 16 มม. |
| การออกแบบ | หลักการผลักดัน-ดึง | |||||
| สถานที่ติดตั้ง | ไม่จําเป็น | |||||
| ขนาดนาม | 2.5 มิลลิเมตร | 2.3... 4 มิลลิเมตร | 2.3... 6 มิลลิเมตร | 3.8... 7.5 มิลลิเมตร | 3.7... 9 มิลลิเมตร | 7.8... 11 มิลลิเมตร |
| การเชื่อมต่อแบบปนูเมติก ประตู 1 | สําหรับท่อเส้นออก 4 mm | สําหรับท่อขนาดกว้างนอก 6 mm | สําหรับท่อขนาดกว้างนอก 8 mm | สําหรับท่อขนาดกระจกนอก 10 mm | สําหรับท่อเส้นออก 12 mm | สําหรับท่อขนาดกระจกภายนอก 16 mm |
|---|---|---|---|---|---|---|
| การออกแบบ | หลักการผลักดัน-ดึง | |||||
| สถานที่ติดตั้ง | ไม่จําเป็น | |||||
| ประเภทของผนึกบนพับสกรู | รางวัล | การเคลือบ | ||||
| ขนาดนาม | 2.8 มิลลิเมตร | 2.8...4.3mm | 2.8...7 มิลลิเมตร | 4.3... 9 มิลลิเมตร | 6.2... 11 มิลลิเมตร | 13 มม. |
| การเชื่อมต่อแบบปนิวเมติก, port 2 | สําหรับท่อขนาดกลางนอก 4 mm | สําหรับท่อขนาดกว้างนอก 6 mm | สําหรับท่อขนาดกว้างนอก 8 mm | สําหรับท่อขนาดกลางนอก 10 mm | สําหรับท่อเส้นออก 12 mm | สําหรับท่อขนาดกลางนอก 16 mm | สําหรับท่อขนาดกลางนอก 22 mm |
|---|---|---|---|---|---|---|---|
| ความลึกการใส่ท่อ 1) | 14.9 มิลลิเมตร | ขนาด 17 mm | 18.2 มิลลิเมตร | 20.7 มิลลิเมตร | 23.3 มิลลิเมตร | 24.8 มิลลิเมตร | 27.54 มม. |
1) ความลึกในการใส่ท่อที่ระบุเป็นค่ามาตรฐานและอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับชนิด
| ความดันการทํางาน ระยะอุณหภูมิเต็ม | -0.95... 6 บาร์ |
|---|---|
| ความดันการทํางานที่ขึ้นอยู่กับอุณหภูมิ | -0.95... 14 บาร์ |
| หมายเหตุเกี่ยวกับความดันการทํางาน | น้ํา: สูงสุด 0.6 MPa ในอุณหภูมิสูงสุด 50 °C |
| สื่อการทํางาน | อากาศดันตามมาตรฐาน ISO 8573-1:2010 [7:-:-] น้ํา (เหลว, ไม่มีน้ําแข็ง) |
| หมายเหตุเกี่ยวกับสื่อปฏิบัติการและเครื่องบิน | การทํางานได้ด้วยน้ํามัน น้ํา: G-thread สามารถใช้ได้เฉพาะกับแหวนปิดแบบ OL เป็นอุปกรณ์เสริม |
| อุณหภูมิบริเวณ | -10... 80 °C |
| ระดับความต้านทานต่อการกัดกรอง CRC 1) | 1 - ความตึงเครียดการเกรี้ยวต่ํา |
| การจัดหมวดหมู่ทางทะเล | ดูหนังสือรับรอง |
1) ข้อมูลเพิ่มเติม www.festo.com/x/topic/kbk
| หลังคาวัสดุ | อัลลูมิเนียมแอนอดีส ทองแดง, นิเคิล plated, PBT |
|---|---|
| แหวนปล่อยวัสดุ | POM |
| สีของแหวนปล่อย | สีฟ้า |
| วัสดุประปาท่อ | NBR |
| วัสดุส่วนประกอบของแคลมท่อ | สแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลส |
| หมายเหตุเกี่ยวกับวัสดุ | สอดคล้องกับ RoHS |
| วัตถุดิบ | หมึกเหล็ก |
| วัสดุ bolt ขอบ | หมึกเหล็ก |
| ความเหมาะสมของห้องสะอาด ตามมาตรฐาน ISO 1464414 1) | ประเภทที่ 4 ตาม ISO 14644-1 อุปกรณ์ติดตั้งแบบสถิติ ไม่มีการประเมินที่มีความหมายตาม ISO 14644-1 |
1) สําหรับกระโปรงกด QSH และปั๊กล็อค QSC-...H ไม่มีการประเมินที่มีความหมายตาม ISO 14644-1 (องค์ประกอบติดตั้งแบบสถิติ)
